스케치업 공부하면서 스스로 참고하기 위해 기록하는 필기노트입니다.
블로그 내의 검색 기능을 활용하시거나 태그를 이용하시면 스케치업 팁들을 검색하실 수 있습니다.
참고 유튜브 강의 : 디와이 TV

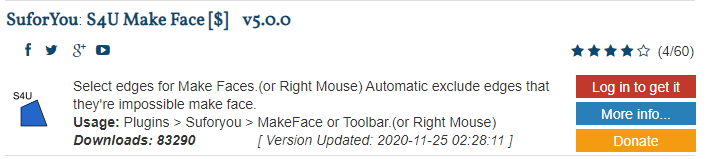

우선 sketchUcation.com 에서 Make Face를 검색하여 다운로드하고 설치해 줍니다.
[$] 표시가 있긴 하지만 기본 기능은 무료로 사용 가능한 루비입니다.
다운로드 및 설치 방법은 아래 링크를 참고해 주세요.
2020/12/11 - [스터디/스케치업] - 스케치업 독학 필기 노트 (4) - 필수 루비 2D Tools
스케치업 독학 필기 노트 (4) - 필수 루비 2D Tools
스케치업 공부하면서 스스로 참고하기 위해 기록하는 필기노트입니다. 블로그 내의 검색 기능을 활용하시거나 태그를 이용하시면 스케치업 팁들을 검색하실 수 있습니다. 참고 유튜브 강의 :
sw-daily.tistory.com
설치를 완료하면 위 이미지 처럼 툴바가 생성 됩니다.
만약 보이지 않는다면 View - Toolbars... 에서 's4u-Make Face'를 선택하시면 되겠습니다.
Make Face tool은 말 그대로 면을 만들어 주는 툴 입니다.
지난 글에서 소개드린 2D Tools의 2D Rectangle 을 이용해서 rectangle을 그리면 면은 생성이 되지 않습니다.
이 때 Make Face tool을 이용하면 쉽게 면을 만들 수 있습니다.

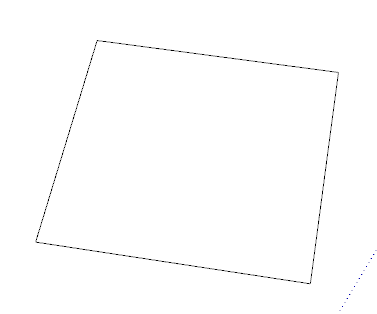

어딘가에 생성된 2D Rectangle 입니다.
트리플 클릭으로 네 모서리를 모두 선택 한 후 Make Face tool을 눌러주시면 위 이미지 처럼 면이 생성된 것을 확인 할 수 있습니다.
위 예시처럼 여러 면을 동시에 생성하는 것도 가능합니다.
주의 사항
1. 그룹으로 생성된 객체는 더블 클릭으로 편집모드로 진입하여 Make Face를 사용해주셔야 면이 생성됩니다.
2. 한 평면 상에 위치한 객체들끼리만 면이 생성 됩니다.

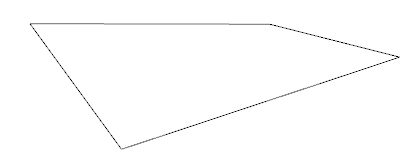

예를들어 위 이미지 처럼 한쪽이 들려있는 모양은 네 개의 꼭지점이 한 평며에 위치하지 않습니다.

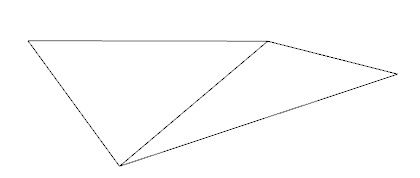

가운데 대각선을 그어보면 이해하기 더 쉽습니다. 종이를 살짝 접은 모양이라고 생각하시면 됩니다.
이런 모양 일 때는 네 개의 모서리가 한 평면상에 위치하지 않기 때문에 face 생성이 불가능합니다. 이 때는 2D tools 로 높이를 확인하고 같은 평면상에 위치하도록 수정을 한 후 Make Face를 사용해야 합니다.
